Psu tv led pakai gacun

PSU LCD SHARP AQUOS Pakai Gacun

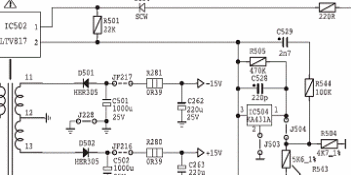

PSU ( power supply unit ) yang sedang saya coba perbaiki , kali ini milik LCD AQUOS 32 dengan kasus tidak ada tegangan output  ( Output Trouble ) . Tegangan jala-jala terukur normal yaitu 310 volt kurang-lebih dan Transistor FET untuk switching final juga dalam kondisi bagus, hasil diagnosa akhir kita dapatkan IC driver yang mengalami kerusakan yaitu type  FAN6754MR . Biasanya saya menggantikan ic yang rusak dengan versi yang sama , cuma untuk kali ini saya menggantikannya dengan media driver lain yaitu dengan memakai GACUN. Cara ini saya gunakan karena ic tersebut masih dalam perjalanan ( saya sedang order via online ) sedangkan yang punya minta cepat-cepat diperbaiki.
Untuk mendapatkan hasil terbaik maka saat menggunakan driver GACUN mesti dilakukan sedikit perubahan dalam porsi instalasinya, kabel standar yang sudah ada yaitu :
Merah ( untuk colector trafo )Hitam ( untuk ground tarfo )Biru ( untuk sistem feedback voltage output )Disini kita tambahkan 1 kabel lagi untuk supply tegangan 24 volt dimana tegangan ini kita ambil dari supply yang ada di mainboard PSU asli lalu tegangan control ini kita hubungkan ke rangkaian GACUN . Ada komponen yang harus dilepaskan yaitu dioda 4148 dan dioda ini terhubung dari trafo kecil yang ada di rangkaian GACUN, posisi persisnya bisa lihat pada gambar berikut :

Setelah dilepaskan dioda tersebut berikutnya pasangkan kabel penghubung dari Gacun ke mainboard PSU utama , tampilan komplit setelah semua terpasang :

Gacun sudah ada lengkap dengan Transistor FET jadi saya lepaskan Transistor FET asli bawaan mainboard PSU supaya penempatan kabel merah bisa saya letakan di area ini berikut kabel warna hitam. Untuk kabel biru saya letakan di kaki Optocoupler dan B-UP 24 volt persis letaknya dengan Optocoupler, detail bisa dilihat pada gambar diatas .
Saatnya untuk pengujian , Alhamdulillah hasil yang saya dapatkan PSU sudah berfungsi dengan baik…. tegangan out saat posisi standby terukur 7 volt dan saat on terukur 13 volt. Selesai sudah perbaikan yang saya lakukan.. semuanya berjalan dengan lancar sesuai dengan yang saya inginkan.

Vertikal melipat

Kerusakan gambar melipat tidak linier atau ada garis putih di atas

Kamis, 23 Juni 20161komentar

Televisi Cacat vertikal : gambar melipat pada bagian atas, atau muncul garis pada bagian atas.

Bagian vertikal terdiri dari 2 bagian, yaitu :

    IC Vertikal-out sebagai penguat achir sinyal vertical, seperti misalnya LA78040, LA7840, TDA8172.
    Vertikal –osilator sebagai pembangkit sinyal vertikal. Merupakan bagian dari IC besar, seperti misalnya TA8690, LA76810A, TMPA8873

Vertikal cacat melipat pada bagian atas dapat disebabkan karena     Paling sering diketemukan karena penguatan IC vertikal-out menurun sehingga bentuk sinyal vertikal gigi-gergaji yang di-inputkan ke kumparan def yoke cacat. Oleh karena itu biasanya jika vertikal-size dikecilkan maka cacat akan hilang.
    Kerusakan pada bagian osilator-driver sebagai pembangkit sinyal gigi-gergaji, sehingga sinyal gigi-gergaji yang dihasilkan cacat.

Penguatan IC Vertikal-out menurun dapat disebabkan karena :

    Paling sering diketemukan karena tegangan suply Vcc IC vertikal-out drops    IC Vertikal-out rusak    Tegangan input reference (non-inverting-input) drops, disebabkan ada Resistor yang nilainya molor

Tegangan suply vertikal untuk ukuran layar kecil umumnya sekitar 24 ~ 26v. Sedangkan untuk ukuran besar dan slim sekitar 26 ~ 30v.

Tegangan suply IC vertikal-out drops dapat disebabkan karena :

    Tegangan B+ drops sehingga semua tegangan keluaran dari flyback ikut pula drops., dengan meng-ajust VR B+ maka cacat akan secara perlahan akan pindah naik keatas…dan kemudian lenyap    Elko filter tegangan suply Vcc nilai menurun    Kadang sebuah resistor dipasang pada suply tegangan Vcc kemudian nilainya molor    Kadang sirkit aslinya menggunakan elko 1000uF, kemudian diganti nilai hanya 470uF    Pernah ganti flyback, dan tegangan dari tranfo flyback kurang. Untuk mengatasi hal ini maka untuk tegangan vertikal perlu ditambah/dibuatkan lilitan. Untuk menaikkan tegangan 1v dibutuhkan kurang lebih 1 atau 2 lilitan

Kerusakan bagian vertikal-osilator yang dapat menyebabkan cacat vertikal adalah :

    Tegangan suply Vcc IC Vertikal-osilator drops.    IC Vertikal osilator rusak.    Ada kerusakan kapasitor/elko pada bagian ini.

BTL OCL POWER

Skip to main content

Academia.edu
MODIF POWER OCL 150 BASS KELUAR MENGEJUTKAN DAN BESERTA SUARANYA(New

UPLOADED BY
Sam Therik

MODIF POWER OCL 150 BASS KELUAR MENGEJUTKAN DAN BESERTA SUARANYA(New)
Diposting oleh sharing media blog • Di:
ElecTroniCa Assalamualaikum pecinta mwb dan electronika. Dan jangan lupa catat alamat blog ini (menginjakbumi.yu.tl) ok langsung ke topik modif ocl 150watt.  pertama dari in ya bro. 1. Ubah C140 dengan elcho 2.2uf 2. Pindah kaki 100k ke langsung kaki tr. Tanpa c140/2.2uf 2. Tambahkan c1nf bersama r 100k. 3. Bisa juga in ditambah r10k biar bass,midle,tribel teratur. 4. Ganti elcho 47uf dideket in dan out menjadi 10uf/16-100v 5. Pastikan anda pakek TIP31/TIP32/TIP41/TIP42 Jika belum ganti dulu sebelum pasang. 6. Pasang Dua set jengkol dengan r kapur beraqir hurup J 7. Itu saja yang bisa saya bagi, kurang lebihnya q mohon ma'af.. Terimakasih..

Penjelasan dan Fungsi Komponen pada Power OCL 150 Watt
R1 (100K), berfungsi meredam hum / sinyal liar yang mungkin timbul terutama pada saat amplifier dihidupkan tanpa rangkaian input. C1 (100nF), sebagai kopling, menyalurkan sinyal ac (lebih dari 20Hz) dan menahan sinyal dc. R2 (33)K, memberi bias ke basis TR1 sekaligus membuat kapasitor resonansi C2 lebih aktif. Gain bas bisa 2 hingga 4 kali lipat (sekitar 6dB) lebih kuat dari amplifier lain. R6 (33K), resistor gain. Semakin besar nilainya semakin besar pula penguatannya. Penguatan dan kejernihan suara berbanding terbalik. Jika rangkaian amplifier ini harus disupply dengan tegangan rendah, misal 12V ct 12V, maka sebaiknya R6 ini diganti dengan yang lebih kecil, misalnya dari 33K menjadi 10-12K. R3 (560), kebalikan dari R6 C2 (47uF), kapasitor resonansi/kapasitor gain/kapasitor feed back, hanya bekerja pada arus ac. Menjamin R3 supaya hanya meneruskan sinyal audio (di atas 20Hz) & menahan arus dc. TR1, TR2 (A564), Stage input yang bekerja kebalikan. TR1 penguat non-inverting, sedangkan TR2 penguat inverting. Untungnya stage ini menggunakan transistor PNP. Transistor PNP biasanya jauh lebih linier, pemilihan komponen yang cerdas. D1, D2, R4, R7, TR4, membentuk rangkaian regulator arus untuk mensupply stage input. Dioda ini tidak harus high speed, yang penting kuat membentuk tegangan sekitar 1.3V, amplifier lain malah mengganti dua dioda ini dengan satu biji led. R4 (10K), Bias D1 & D2, Semakin kecil semakin panas, semakin panas semakin jernih. Menjamin TR1 & TR2 tidak kekurangan arus. Kejernihan suara salah satunya ditentukan dari sini. Berfungsi juga untuk membuang muatan kapasitor power supply, penting pada saat rangkaian dimatikan dipegang untuk diperbaiki. R10-R11 (100), C5-C6 (47uF), membentuk rangkaian filter dengung & osilasi yang mungkin terjadi dari kaki-kaki TR3 & TR4. Osilasi biasanya berupa sinyal ultra treble halus yang bisa membuat heatsink/transistor power lebih panas. D3 D4, D5, membentuk regulator tegangan bias untuk TR5 & TR6 (pengganti baterai 1,8-2,1v) yang nilainya 3 x dioda = 1,8V - 2,1V. Pada rangkaian amplifier yang lain biasanya V bias ini di paralel dengan kapasitor 100nF-2u2 agar lebih stabil saat terkena guncangan sinyal yang berlebihan. R12 (100), menjaga supaya nilai tegangan bias tidak lebih dari 2V. Tegangan bias ini bernilai tetap,

berada di titik CT (kira kira -1V hingga +1V). Tegangan tetap ini terombang-ambing ke atas dan ke bawah seperti getaran daun speaker. Sebenarnya R ini bisa dihilangkan. Amplifier model ini bisa bekerja pada rating tegangan naik atau pun turun, tidak seperti amplifier yang menggunakan dioda zener, rewel. TR3 (D438), sebagai penguat sinyal tegangan (unbalanced). Menarik sinyal bias ke rel negatif supply. Sedangkan yang menjaga/ menarik sinyal bias ke rel positif supply secara otomatis adalah R8 (2K2) & R9 (4K7). Output antara rel positif dan rel negatif tegangannya mendekati simetris tetapi tidak sama kekuatan arusnya, oleh sebab itu perlu rangkaian penguat arus pertama (D313) sebelum diumpan ke transistor final. Untuk amplifier mosfet biasanya tidak perlu sepasang transistor ini (D313/B507) karena transistor final mosfet sudah cukup aktif diberi arus gate kecil, 0.1mA. C3, mengatasi noise & osilasi pada TR3 C4 (47u), Bootstrap, menyesuaikan getaran tegangan bias tadi, biasanya kapasitor ini bernilai 22uF atau lebih. Jalur referensi yang dipakai bukan ground tetapi jalur speaker untuk mengimbangi getaran tegangan bias. Menyesuaikan kekuatan getaran bass pada saat konus speaker bergerak ke depan. Membantu kerja transistor final supaya tidak panas sebelah. Dan memompa/menampung tenaga untuk Volt-Amp-Stage pada saat sinyal full berada dipuncak. Saya belum mengetahui nilai yang cocok untuk ini. TR5 (B507) & TR6 (D313), sebagai penguat arus pertama. Seringnya transistor ini diganti dengan TIP41C/tip42C. R13 & R14 (330), memberi supply arus ke TR5 & TR6 lewat emitornya masing-masing. Seringnya dua resistor ini hitam terbakar karena ketidaksesuaian antara getaran yang dikeluarkan kit amplifier dengan respon loudspeaker. Transistor final tidak mampu mempertahankan tegangan yang diberikan transistor driver, beban/speaker dianggap terlalu berat buat transistor power. Sebaiknya selain ganti transistor power dengan kualitas yang lebih baik, resistor 330 juga diganti dengan daya minimal 2 Watt karena terhubung seri terhadap beban/speaker. R15 & R16 (0,5/5W), memberi supply ke TR7 & Tr8 lewat kaki emitor. Resitor ini bernilai kecil karena kita menginginkan arus besar, biasanya bernilai tidak lebih dari 0.5 Ohm. TR7 (MJ2955) & TR8 (2N3055), transitor daya sebagai penguat arus terakhir. Sebenarnya transistor buatan ST ini sudah lebih dari cukup bagus, tetapi karena alasan model jadul, tegangan rating maksimum rendah (maksimal 32v ct), susah memasangnya & murah harganya banyak di antara kita memilih tranistor lain yang lebih mahal. Ada banyak keuntungan menggunakan transistor logam dari pada transistor plastik terutama untuk peralatan outdoor. Tambahan... L, menahan sinyal di atas 20Khz & memutus osilasi ke jalur speaker. Jika sinyal treble terhambat dengan adanya L maka Ra menyalurkannya ke speaker dengan nilai yang mendekati impedansi speaker, biasanya 8~10 Ohm. Rb & C, membantu kerja L & Ra. sinyal di atas 20KHz akan mengalir ke ground melalui Rb (10). Nilai C biasanya kurang dari 100nF. Sedangkan Rb biasanya mendekati nilai impedansi speaker 8 Ohm dengan daya minimal 2 Watt. Kalau Rb ini gosong berarti sinyal ultra treble/osilasi ada dan kerja . Jadi hati-hati dengan treble yang berlebihan! Ketiga komponen ini (L, Rb, C) adalah suatu cara yang

tidak bersifat preventif/mencegah osilasi, dan sebenarnya lebih cocok diaplikasikan pada frekuensi tinggi dan sinyal rendah..Sinyal besar pada output amplifier besar cenderung sukar dikendalikan.
Utak atik ocl 150watt.. manteepp..
hai haiiii... Jumpa lagii dengan blog orang elektro yang satu inii.. kali ini ane mau berbagi info tentang penguat audio atau yang biasa dikenal dengan power amplifier kepada sobat2 inteL semuaa.. Dari sekian banyak rangkain pcb power amplifier yang di jual di pasaran,mulai dari jenis,merek,atau pun bentuk.Ada power amplifier OCL dan power amplifier BTL ada power amplifier stereo dan ada  juga power amplifier mono.Untuk semua jenis power amplifier di atas kwalitas audio / suaranya memang di desain dengan kelas yang standar bisa di bilang gak neko-neko. dan yang paling tenar diantara yang lain adalah yang mau ane bahas ini.. yuup, OCL 150 watt.. Sob2 semua pasti sudah pada tahu kan bentuk dari power amplifier 150 watt ini dan tidak asing lagi kita juga tahu kwalitas audio / suaranya,kalau menurut ane untuk power amplifier 150 watt ini memang kurang jreng,akan tetapi apabila power amplifier 150 watt ini di modif, di utak atik, di edit,di setting atau apalah intinya di rubah rangkaian dan juga ukuran komponennya hasilnya pun benar-benar dahsyat bahkan lebih bagus dari power amplifier 400 watt / 450 watt. Dan bahkan yang lebih spektakuler lagi power amplifier 150 watt modif ini kwalitas audio / suaranya seimbang dengan power amplifier 900 watt..wah benar-benar mantap!! nada bass yang menggelegar / super mantap juga suara yang lantang serta keras.

Polytron uslim stanby

POLYTRON U SLIM (u SLIM ) model  PS 52UV230

Kemarin ada pelanggan yang mengeluh bahwa TV polytron nya standby saja,tak mau nyala.Dipijit power di remote dan program di TV pun tak ada reaksi berkedip sekalipun di led standby nya.

Langsung saja aku periksa ,pertama kali transistor regulator dan horizontal ,flyback JF 0501-19577 hasil nya sepertinya tidak ada masalah.Penelusuran berlanjut ke ic vertical pun susah di cari karena tegangan tidak bereaksi ketika di pijit tombol power di remote atau tombol P+.di panel depan TV.

Langsung saja ada pikiran masalah ada
di IC program nya yang kebetulan memakai IC (aisi) HBT -04-003G, maaf kalau salah karena nomor yang tertera di badan IC tersebut kecil nyaris tak terlihat,kenapa berpikir IC program nya bermasalah ? karena control power di pijit tak ada reaksi sedikitpun ,baik itu tegangan bagian 110 volt nya atau pun tegangan 50 volt nya di bagian driver,tetap saja ngdrop.

POLYTRON 21 INCHI

Penelusuran berlanjut ke tegangan 5 volt yang memberi tegangan ke bagian IC program yang di pasang di bawah PCB.Ukur di ukur ternyata normal.Tapi kenapa di pijit power tidak ada reaksi? Saya pikir nih IC program HBT-04-003G tidak bekerja.Karena ketika aku pijit tombol power,tegangan di kaki basis transitor T 506 yang berguna untuk menghidupkan TV dari control IC program tidak berpungsi.

Yakin sudah bahwa IC program HBT -04-003G nya bermasalah.

Apa aku ganti IC program ini dengan yang baru,ach susah maklum di kampung,di ganti mesin cina,wah sayang ini TV masih baru.Bingung juga sobat.
Baca juga : Penyebab regulator polytron terus-terusan jebol.

Sudah ku coba, IC memory aku ganti,tetap saja tak bergeming,tetap diam tidak mau hidup.

Hmmm,ku coba aku ukur tegangan di setiap kaki IC program,dan percobaan aku berlanjut dengan mengganti kristal yang ada tulisan 8000 mungkin mhz kali yaa,,hehe,,cari di laci dan di mesin bekas,kebetulan ada di bekas mesin tv sanyo tetapi ukuran nya 12000.Ya apa salah nya di coba,wong tv nya nya mati ko,ngga akan ada resiko,hehehe.

Pas di pasang ,dipijit power langsung ada reaksi berkedip dan tegangan di basis T 506 bereaksi, wah ada sedikit perubahan ni,ada hasil nya dikit,tapi sayang TV nya masih tidak mau nyala,cuman bereaksi sebentar,bingung lagi dan pasti bingung terus.

POLYTRON 21 INCHI

Tapi kalau menyerah kaya nya bukan saat nya,maklum lagi ada sepi pekerjaan,ku coba lagi penelusuran di lanjutkan,cari cari lagi kristal yang lain,dapat juga ukuran yang ada tulisan 4000, ah apa salah nya di coba,langsung saja di pasang ,dan langsung bereaksi suara flyback menjerit,langsung di cabut tegangan,pikiran ku ini masih terpaku pada bagian IC program,belum mencoba ke bagian lain,nanti lah ku coba setelah di IC program sampai mentok…

Di kaki kaki kristal ini ada kapasitor 47 PF,ku coba di ganti dengan kapasitor ukuran 33 PF, dan ku coba lagi di hidupkan,ajaib nya …..TV pun hidup normal, heran campur bahagia,ko bisa ada kerusakan di bagian kristal tersebut,dan aneh nya kristal bekas nya yang ukuran 8000 pun di pasang kembali TV tetap bisa hidup,padahal sebelum nya tidak bisa.

Saya kurang mengerti teori di IC program tersebut,entah kenapa kristal tidak bisa bekerja,tapi setelah di ganti dulu dengan kristal yang lain,kristal bekas nya bisa bekerja kembali dengan normal,susah mencari penjelasan atau teori tentang itu,maklum saya belajar elektronika otodidak,tapi apa salah nya saya sharing di sini,mungkin sobat sobat sekalian ada pekerjaan yang persis saya alami.Apa salah nya di coba,jangan terburu buru ganti IC program.

 CATATAN...

Mungkin juga sama gejala kerusakan nya  tapi bisa beda penyelesaian nya dan komponen yang rusak pun bisa berbeda .

Servis mesin cuci 1 tabung

Cara Mengetahui komponen Bagian Mesin Cuci Top loading Yang Rusak

Bagian bagian mesin cuci yang sering rusak:
Mesin cuci jenis satu tabung (toploading) menampung pakaian dengan jumlah yang sangat banyak

jika dibandingkan dengan mesin cuci dua tabung, namun mesin cuci ini memerlukan air yang cukup banyak

untuk satu kali proses pencucian.

Berikut ini adalah spare part yang sering terjadi kerusakan :

1. Control circuit (modul/PCB)

Alat ini merupakan komponen yang mengatur semua proses pada mesin cuci, seperti kapan air harus berhenti mengalir,kapan motor was harus berputar,kapan air harus keluar, kapan drain motor bergerak, sesuai dengan setingan pengguna dalam panel digital, kerusakan yang sering terjadi pada alat ini
tidak ada respon saat saat di star atau di on pada mesin cuci

2.Water Inlet Solenoid Valve

Alat ini terdiri dari sebuah katup solenoid dan sebuah per, alat ini digunakan untuk pengaturmasuknya air ke mesin cuci secara otomatis sehingga air yang masuk ke mesin cuci tidak berlebihan dan tidak kekurangan, didalam alat ini juga terdapat filter yang berfungsi untutk menyaring air yang masuk ke dalam mesin cuci, kerusakan yang sering terjadi pada alat ini yaitu :

Air tidak bisa masuk (eror 4E),

hal ini disebabkan karena ada beberapa kemungkinan yaitu:

- filter yang ada di bagian ini tersumbat kotoran, untuk mengatasi hal ini bersihkan saja filternya.

Tegangan 220VAC tidak masuk pada alat dari Control circuit (modul/PCB),apabila keluar maka
dipastikan alat ini rusak karena terbakar.Katub solenoid tidak bisa terbuka meskipun tekanan air sudah kencang, hal ini bisa diatasi dengan cara buka water valve nya lalu tarik pir nya agar pir dapat

bekerja secara maksimal lagi.Air masuk terus ke dalam mesin cuci : hal ini disebabkan katup solenoid sudah

jebol karena terbakar,kalau terjadi kerusakan seperti ini maka harus diganti dengan water valve yang baru.

3.V-belt

Alat ini digunakan untuk menghubungkan motor wash dengan motor spin. Kerusakan yang sering terjadi pada alat ini sudah kendor karena sudah termakan usia dan sering digunakannya suatu mesin cuci, apabila sudah kendor maka putaran mesin cuci akan berkurang dan menjadi tidak kencang lagi. Untuk mengatasi

hal tersebut kita dapat melakukan beberapa hal yaitu : Setel kekencangan v belt dengan cara kendor kan

baut yang ada pada motor wash lalu ubah posisi motor wash sampai karet v belt menjadi kencang lagi.

Ganti v belt yang lama dengan v belt yang baru.

4.Motor Drain

Alat ini berfungsi sebagai penarik tuas karet case divi (saluran pembuangan) sehingga air yangada didalam tabung dapat terbuang dengan baik, alat ini juga berfungsi sebagai pemindah posisi (fungsi motor) dari motor

wash ke motor spin, kalau alat ini rusak mesin cuci tidak dapat melakukan proses spin, keruskan yang sering terjadi pada alat ini yaitu motor drain sering macet saat proses penarikan karet case divi, masalah tersebut dapat terjadi karena tegangan 220VAC tidak masuk pada alat ini, dapat juga disebabkan oleh motor

drain tidak kuat lagi melakukan penarikan, dan dapat juga terjadi karena kawat penariknya lepas dari tuas penarik yang ada pada case divi.

5.Water Level Sensor

Alat ini berfungsi sebagai pengatur banyak sedikitnya air yang masuk ke mesin cuci (water level). Alat ini selalu berhubungan dengan tabung, yang menghubungkan adalah selang inled, kerusakan yang sering terjadi alat ini yaitu sering kacaunya water level yang terdeteksi oleh mesin cuci.Yang menyebabkan kerusakan ini

adalah beberapa hal yaitu : Tersumbatnya selang inlet, namun hal ini jarang sekali terjadi.Tersumbatnya lubang tabung yang menjadi tempat menancapnya selang inlet oleh kotoran, hal ini dapat diatasi dengan cara

membersihakan tabung dari kotoran dengan cara melepas tabung dan membersihkannya sampai lubang tidak tersumbat lagi.Tegangan 220VAC tidak masuk kedalam alat ini,periksa tegangan yang masuk melalui soket yang tertancap di alat ini apabila tidak ada tegangan maka dapat dipastikan alat ini baik dan terjadi keruskan

pada kabel atau pcb main mesin cuci. Tegangan 220VAC masuk tetapi alat ini tidak mau bekerja, hal ini dapat disebbkan karena kabel penghubung dan komponen yang ada di sensor pressure sudah mengalami korosi, hal ini dapat diatasi dengan cara mengganti kabel yang korosi dan mengganti sensor pressure.

6.Switch door

Alat ini berfungsi sebagai sensor pintu. pada waktu mesin cuci sedang menjalankan suatu proses

pencucian sampai selesai apabila pintu tidak sengaja terbuka oleh kita maka mesin cuci secara

otomatis akan berhenti prosesnya. Hal itu disebabkan karena didalam switch door ini terdapat 2 lempengan yang dialiri arus 220VAC yang saling berkaitan guna untuk menjaga suatu proses pencucian tetap berjalan, apabila pintu kita buka maka 2 lempengan yang saling berkaitan ini akan merenggang sehingga arus 220VAC tidak mengalir dan mesin cuci akan berhenti. alat ini merupakan bagian safety dari mesin cuci jenis ini. Alat ini sering mengalami beberapa kerusakan yaitu diantaranya : Terjadi korosi pada 2 lempengan yang saling berkaitan sehingga menyebabkan arus 220VAC tidak dapat mengalir, kerusakan pada hal ini menyebabkan mesin cuci mengalami error DE (door error) hal ini menyebabkan mesin cuci tidak dapat bekerja, kerusakan kayak gini bisa diatasi dengan cara menyambungkan langsung ke dua kabel yang menempel pada alat ini jadi apabila kita buka mesin cuci mesin cuci nya akan terus berputar. Pada sebagian merk mesin

cuci satu tabung (toploading) switch door dilengkapi dengan sensor unbalance yang berguna untuk pada waktu proses spin pakaian tidak bisa tertata dengan rapi tabung akan menyentuh alat ini sehingga secara otomatis air akan masuk lagi guna untuk meratakan pakaian yang tidak rata, kerusakan

seperti hal ini dapat diatasi dengan cara membengkokkan logam kearah yang menjauh dari tabung.

7.Motor spin

Alat ini berfungsi sebagai penggerak tabung pada proses pengeringan atau spin. Pada alat ini dilengkapi dengan tuas cuci/spin yang berguna sebagai pemindah dari motor wash ke motor spin, tuas tersebut akan

berpindah secara otomatis pada saat proses pengeringan mulai.Pada alat ini juga dilengkapi dengan as pulsator yang berfungsi untuk sebagai menancapnya pulsator mesin cuci. Kerusakan yang sering terjadi pada alat ini yaitu :Sudah lemah nya alat ini sehingga apabila pada saat proses pengeringan putaran tabung terlihat lebih pelan daripada saat normal nya, hal ini dapat terjadi karena korosi karena tempat yang lembab, sehingga alat ini tidak mampu berpuatar lebih kencang lagi. Untuk mengatasi hal seperti itu maka anda harus mengganti alat ini dengan yang baru. PulsatorAlat ini berfungsi untuk memeras baju pada saat pencucian dan pembilasan. Alat ini yang menyebabkan pakaian kita menjadi bersih. Kerusakan pada alat ini jarang sekali terjadi.

8.Motor wash

Alat ini berfungsi sebagai pemutar tabung pada saat proses pencucian. Alat ini terdiri dari sebuah lilitan yang saling berkaitan. Kerusakan yang sering terjadi pada alat ini adalah : Motor hangus yang disebabkan karena tetesan air dari bawah maupun atas, hal ini dikarenakan tempat motor ini berada tepat dibawah tabung dan dekat dengan lantai. Untuk mengatasi hal ini kita dapat melilitkan ulang motornya, tetapi lebih baik jika kita

langsung mengganti dengan motor yang baru. Jika ingin mengganti motor anda harus memperhatikan soket

yang menancap pada motor ini karena setiap motor berbeda jumlah pin soket dan tata letaknya. Motor ini tidak bisa berputar tapi menggerang saja, hal ini sering disebabkan oleh pakaian yang melilit pada motor,

karena pada mesin cuci jenis ini sering sekali pakaian keluar dari tabung apabila kita terlalu banyak memasukkan pakaian ke dalam mesin cuci. Kerusakan pada alat ini juga sering disebabkan karena tidak ada

nya supply tengangan yang keluar modul mesin cuci.

9.Kapasitor

Kapasitor berfungsi sebagai penguatan pada mesin cuci untuk proses pencucian dan pengeringan. pada setiap mesin cuci pasti memiliki ukuran yang berbeda pada kapasitas nya. Kerusakan yang sering terjadi

pada alat ini adalah : Putaran mesin cuci pada waktu pencucian dan pengeringan menjadi lebih lambat sekali hal ini disebabkan karena kapasitas yang ada pada kapasitor sudah berkurang sehingga penguatan tegangan tidak bisa maksimal, hal ini dapat diatasi dengan cara mengganti kapasitor dengan yang baru.

10.Tube back

Alat ini adalah sisi terluar dari tabung mesin cuci yang berfungsi sebagai tempat melekatnya case divi (saluran pembungan) dan selang sensor pressure. Keruskan pada alat ini sngat jarang terjadi mungkin hanya tersumbat oleh kotoran pada lubang sensor pressure dan lubang pembuangan. Untuk mengatasi hal ini maka kita harus membongkar total mesin cuci untuk membersihkan semua kotoran.

11.Tabung

Alat ini berfungsi sebagai untuk tempat pakaian kotor yang akan dicuci. Kerusakan pada alat ini yaitu pecah sehingga dapat merobek pakaian yang di cuci. Untuk mengatasi hal seperti ini maka kita harus mengganti

tabung ini dengan yang baru.

12.Case divi

Alat ini berfungsi sebagai alat pembuangan air, alat ini dilengkapi dengan katup yang dilengkapi dengan karet. Karet ini akan ditarik pada waktu proses pengeringan oleh motor drain. Keruskan yang sering terjadi pada alat ini yaitu apabila karet dan pernya sudah aus maka mesin cuci akan membuang terus air nya sehingga mesin cucitidak bisa digunakan untukproses mencuci.

Data pin fbt/persamaan

Pin Flyback dilihat / dihitung dari bawahsearah jarum jam.

AKARI / FUJITEC China

14" BSC22 - 01N40120" BSC24 - 01N40TA14" BSC25 - 1194 20/21" BSC25 - 4803T 14" BSC22 - 2007 (B+125)20" BSC25-N0803A

COL_B+115V_NC_AFC_GND_H_ABL_NC

AKIRA

14" JF0501 - 190121" BSC23 - N0114

COL_B+115V_GND_185V_H_ABL_GND_16V_NC_24V

AKIRA Vert +14v dan -14v

21" JF0501 - 1995921" BSC25 - 0235ABSC25-4004ABSC25-N 0103BSC24-01N4004U

COL_B+115V_+14V_-14V_GND_H_AFC_ABL_NC_185V



AKIRA CT-29TK9Ae

JF0501-2202

Col_B+125v_Afc/Nc_-12v_+12v_Gnd_H_Abl_Gnd_180v

AKIRA Slim 29"
BSC29-N2477

Col_180v_B+130v_Gnd_Nc(14v)_25v_Nc(Gnd)_Abl_H_Inner

AKIRA / FUJITEC IC8893CPBNG.......

21" BSC25 - 05N2135H21" BSC25 - N037921" BSC25 - 3604V

COL_B+115V_NC_AFC_GND_H_ABL_180V


BSC22-68F03BSC25-N0449

COL_B+115V_24v_AFC_GND_H_ABL_180V

ASATRON Slim
21" BSC25-N1089D

Col_B+115v_+17v_Afc_Gnd_H_Abl_Nc_180v_-17v

AIWA 14/20"

84-L83-606-01FTK 14B011

COL_B+115V_24V_GND_185V_H_ABL_GND_AFC_12V

DETRON

 14" 154 - 164F  20" 154 - 165D20" JF0501-1212

24v_14v_B+115V_H_AFC_ABL_GND_185V_NC_COL

SHARP
14" F0067PE20" F0069PE

COL_B+115V_24V_16V_NC_AFC_GND_H_185V_ABL

21" F0147PE

COL_B+115V_GND_24V_12V_AFC_185V_GND_H_ABL

14" F0193 / 21"F0194

  Col_B+115V_GND_40V_12V_AFC_185V_GND_H_ABL

SHARP picollo

14" BSC26 - 2631S / FA060 WJ - SA 21" JF0501-32601 / FA071WJ - A21" BSC25-0232A / FA104WJZZ

COL_B+125V_GND_24V_12V_AFC_185V_GND_H_ABL

29" FA100WJ / FA116WJ

Col_B+125v_Gnd_Nc_+14v_-14v_180v_Gnd_H_Abl

GOLDSTAR / LG / AKARI / INTEL

154 - 177B154 - 064P6174 - 8004A (kadang 12V/16V gak ada)6174Z - 6040X MF6549

COL_185V_B+115V_GND_16V_24V_40V_ABL_H_AFC

6174Z - 6040C (LG Turbo Swing 21")

Col _185v_B+115v_Gnd_-14v_+14v_Nc_Abl_Ht_Afc

154 -177E

COL_185V_B+90v_BOOST UP_25V_12V_GND_ABL_H_AFC

JVC

21" BSC25 - 0262

COL_B+115V_AFC_NC_24V_GND_H_ABL_185V_ GND

JVC AV20NX
21" JF0501 - 3241 / QQ0189 - 001

 Col_B+115v_ AFC_-12V_+12V_Gnd_HT_ABL_185v_Gnd

FUJITEC lama

BSC22 - 2314HJF0501-1903FCM14A032KFS 60844

COL_B+115V_180V_16V_24V_H_GND_ABL_AFC_NC

HITACHI FUJIAN
BSC25 - 0820

Col_B+115_Nc_Nc_25v_12v_Abl_Ht_Gnd_180v

PANASONIC

TLF14695F/Alpha GoldTLF 15610 FTLF 15611 FKFS60844

Col_B+_Gnd_PS sink -_25v_Ht_185v_Abl_Nc_PS sink+

20" TLF 4N052

Col_B+115v_Nc_24v_H_180v_Gnd_Gnd  (R2W 1 ohm)_16v_ABL

ZTF N82014B

Col_B+140v_Nc_+16v_Gnd_H_Gnd_ABL_-16v_ 180v

21" G4GAM3F2

Col_B+90v_180v_Nc_Nc_Nc_Nc_Abl_Gnd_Ht

SANSUI

JF0501 -1206JF0501-1204

COL_B+115V_185V_16V_24V_H_GND_ABL_AFC_NC



LG
20": 6174 - 6006E

Col_185v_B+115V_Gnd_-14v_+14v_Nc_ABL_H_AFC

21" 6174V-6006H (Flat & Super Slim)21" BSC24-3366J (Super Slim)

COL_185V_B+115V_GND_Nc_24V_Nc_ABL_H_AFC

29" 6174Z - 5003A29" BSC28 - N2334

Col_B+115v_+14v_-14v_200v_Gnd_Nc_28v_ABL_H

LG ultra Slim
21" BSC25-N0363 29" BSC26-N2138

Col_B+115V_+14V_-14V_200V(Video)_Gnd_Inner_26V_Abl_H

LG super slim
6174913002ABSC24-3366J

COL_185V_B+115V_GND_Nc_24V_Nc_ABL_H_AFC

TOSHIBA

14" TFB 4067 BD 20" TFB 4122 BD20" TFB 4122 HY21" TFB 4125 CH21" TFB 4213AG (Flat)29" TFB 4086A

COL_B+115V_185V_GND_NC_24V_12V_ABL_H_AFC

POLYTRON / DIGITEC

20" FCM 20 B 061N 21"JF 0501 - 1957721" JF0501 - 19584

COL_B+115V_GND_NC_185V_H_NC_ABL_+12V_-12V

21" JF0501-19591321" FTK-21R011UN

Col_B+115V_Gnd_185v_Nc_H_25v_Bcl_12v_Afc

POLYTRON lama

14" FCK 14A00620" FCM2015H20" FTK21R002

NC_NC_GND_185V_16V_H_24V_ABL_B+115V_COL

SAMSUNG

FSV 14A004FSV14A001FSV20A001

16,5V_AFC_H_24/40V_180V_GND_NC_ABL_B+125V_COL

FOK14A001 FSV-14A004CFSV-14A004HFSA-38031MFSA 173 BAA26-002101A

 +16,5V_24V_H_-16V,5_185V_GND_NC_ABL_B+125V_COL

14/21" Flat FOK14B001

Col_NC_B+123V_NC_200V_Gnd_H_-16,5V_+16,5V_ABL

TV China

BSC 25 Z 603FBSC 25 - 4813ABSC 25 - N1003ABSC25 - N0608

TP1_COL_TP2_B+115v_TP3_TP4_GND_H_ABL_NC(180V)

BSC24-014001DBSC25-N0321BSC25-N1534BSC25-N1634BSC25-Z1003BSC25-Z2705    BSC25-Z2706BSC25-N0313BSC25-F1125A

TP1_COL_TP2_B+115v_TP3_TP4_GND_H_ABL_AFC

TV China

BSC 25 - 2004PR

COL_B+115v_NC_AFC_GND_H_ABL_NC_TP1_TP2

BSC24-01N4014KBSC25-T1010A

T1_COL_T2_B+115v_T3_T4_GND_H_ABL_180V

DIAMOND (Tv China)
BSC24 - 2231HC

Col_B+115_40v_14v_Gnd_Afc_Abl_Ht_180v_Nc

SANYO

21" L 40 B 15300 / L40B17100 JF0501-32639 (SANYO SLIM 21")

COL _B+115V_NC_185V_AFC_NC_ABL_LOW B_H_GND

SANYO SLIM FLAT 29"
BSC26 - 2629S part no: 1LB4L40B07500BSC26 - 2670S / 1LB4L40808000 (Flat)

 Col_B+140v_Nc_Video 185v_Afc_Nc_Abl_Low B_H_Gnd

 Tr Hor D2634

TCL

21" BSC25 - 0299D 21" BSC25 - 0273F21" JF0501-1914V1BSC25 - 023121" BSC25-0284CBSC 66G (124-3810)BSC25-0211JF0501-1909AJF0501-1214

185V_COL_AFC_B+115V_12V_24V_ABL_GND_NC_H



21" BSC25 - 0252S

Col_B+_NC_NC_NC_AFC_GND_ABL_200V_HT

TV China

29" BSC26 - 3606A

Col_B+115V_NC_AFC_GND_H_ABL_T1_T2_T3

TV China

29" BSC28 - N2329

Col_TP2_B+115V_GND_185V_NC_NC_ABL_H_AFC

TV SAMSUNG

29" FUH29A001 (B+ 135v)SAMSUNG FLAT SLIM 29" JF0501 - 91911 (FQH29A003) (B+125v)21" SLIM FQH21A004 / BSC25-0217G / AA26-00305A / FUH29A001B (S) (B+120/125V)

COL_NC_B+125V_NC_200V_GND_H_-16,5V_+16,5V_ABL

KONKA
14" BSC25-2023S14" BSC25 - 010621" BSC25-2666S20" BSC25-0111

COL_185V_B+115V_GND_AFC_14V_ABL_H_NC_NC

 21" BSC25-0146

 Col_185v_B+115_Gnd_Nc_Nc_Abl_Ht_Gnd_Afc

SONY

8-598-858-008-598-831-008-598-8111-453-284-11

COL_B+_200V_H_GND_-13V_GND_+13V_NC_ABL

SONY  Trinitron

29" 1-439-423-32

H1_H2_180v_B+_Col_14V_Abl_Nc_26v_Nc_Gnd

RCA

14" 6174Z - 8006A

B+110_Col_6.5V_Gnd H_H_Abl_-12V_Gnd_180v_+12v

PHILIPS

29" JF0501 - 9185BSC25 - N2319BSC25 - N2911

Col_B+125v_180v_Afc_H_8v_12v_ABL_45v_Gnd

SANKEN

21" BSC24-01N4004UJF0501 - 19959BSC25 - 0235ABSC25-N 0103

Col_ B+115_+14V_-14V_Gnd_Ht_Afc_Abl_Nc_180v

Http://www.anangtehnik2.blogspot.com

Polytron fs7um power tidak mau “on” (st by ok)



Sering kami mendapat pertanyaan tentang Polytron yang mati stand by tidak mau “on”. Oleh karena itu disini sedikit kami ulas cara kerja sirkit kontrol 0n-off Polyton yang menggunakan power suply seperti gambar dibawah ini (biasanya yang menggunakan FET FS7UM)

Saat Posisi stand by.

Pin-36 kontrol power dari mikrokontrol mengeluarkan tegangan “high”Basis T506 ada tegangan sekitar 0.6v >> transistor “on” dan C-E seperti dishortkan >> kolektor tegangan nol >> dan transistor T505 kondisi “on”Arus photocoupler akan seperti dishortkan langsung ke ground lewat D511 >> T506. Akibatnya semua tegangan sekunder drops. Tegangan pada D504/elko C505 masih rendah hanya sekitar 12vSuply 5v untuk mikrokontrol akan diberikan dari tegangan 12v ini >> T505 >> Regulator 5v T504 (yang ada zener 5.6v)Pada st-by  tegangan B+ hanya sekitar 30v, tegangan 40v hanya sekitar 12v, tergangan 14v hanya sekitar 4v.

Saat posisi Power-on

Pin-36 kontrol Power dari mikrokontrol akan berubah menjadi “nol”Basin T506 tegangan nol >> transistor “off” >> kolektor ada tegangan >> transistor T505 berubah menjadi “off”.Arus photocoupler yang semula langsung dishortkan ke ground sekarang ganti akan dilewatkan IC504 KA431 dari pin-3 ke pin-2 (ground). KA431 merupakan “error correction” untuk menstabilkan tegangan B+.

Semua tegangan sekunder akan berubah naik menjadi normal.Karena T505 sekarang berubah menjadi “off”, maka tegangan 5v untuk suply mikrokontrol akan ganti diberikan dari sumber 14v >> R512 >> D510.Pada saat yang sama suply Vcc untuk Horisontal –start akan mendapat tegangan suply 8v dari sumber 14v >> R508 >> Regulator 8v T502.



TROBELSHUTING

Stand by tidak mau “on”

Cek apakah tegangan suply Vcc 5v untuk mikrokontrol normalPaling sering dijumpai karena elko filter C505 untuk tegangan 40v kering. Elko kering mengakibatkan tegangan keluaran menjadi drops.Pesawat on sebentar terus mati. Kadang disebabkan karena kerusakan D510. Karena hal ini menyebabkan tegangan 5v saat power-on untuk mikrokontrol drops

Saat di “power-on” tegangan B+ tidak mau naik ke normal (115v)

Periksa apakah basis T506 tegangan sudah dapat berubah menjadi nol. Kalau tidak mau nolCoba lepas T505 – tegangan B+ seharusnya dapat naik menjadi normal. Kalau tidak dapat naik menjadi normal maka kemungkinan problem pada bagian switching regulator. Periksa elko B+ mungkin kering atau FET rusak.

Saat “power-on” horisontal tidak kerja

Periksa apakah Hor Vcc sudah mendapat tegangan 8vPeriksa tegangan suply 14vProblem dapat disebabkan elko flter 14v kering atau sirkit regulator 8v ada yg problem

Problem mikrokontrol

Basis T506 tidak mau berubah ke nol saat di-power-onPeriksa tegangan suply Vcc 5v mikrokontrolPeriksa pin osilator apakah ada tegangan sekitar 1 ~ 2v.Perisak pin-reset apakah sudah ada tegangansekitar 4vPeriksa jalur SDA/SCL mungkin ada yang sedikitshort

Memperbaiki Tv LG soundmax plus

Mati Total
Model : RD-21FC91R
Kerusakan : Sewaktu dinyalahkan lampu standby mati, cuma terdengar suara nyitttttttttt
Penyebab : Tv sewaktu datang kemeja servis sudah bekas ditangani teknisi lain, transistor horizontal output sudah diganti dengan type lain.
Solusi : Setelah diganti dengan transistor horizontal output D2627 dan kapasitor dibawah kaki kolektor 6n8diganti jadi 7n2 tv bisa nyala kembali, sukses berhasil memperbaiki !

Problem tcon LED

T.con AVdd, VGH,VGL tidak keluar

Samsung Led LCD 32.

Problem layar blank, No OSDBacklight dan suara OK

Periksa Tcon.

Vcc 12v ke Tcon….normalFuse….. normalTegangan AVdd 17v…..eit tidak keluar. Jika AVdd tidak keluar….maka otomatis VGH dan VGL juga tidak keluar…….Vdd 3.3v dan 1.8v normal

Cek test point-test point tegangan2 Avdd, VGH,VGL pakai OHM-METER sepertinya kok tidak ada yg short

Apakah ic power suply CM501 rusak?NANTI DULU…………….

Kebetulan simpan Tcon strip dari Yu Ning yang power suplynya  masih normal……

Coba pasang…..sambung-sambung jumper……….buat NYUNTIK….Lho……”tegangan juga jadi jadi kluar”………LHA….INI PASTI ADA BEBAN YG SETENGAH SHORTCoba lepas suntikan VGL……..tegangan AVdd, VGH, VGL dari Tcon suntikan langsung kluar semuanya…….  Ini artinya jalur VGL pesawat ada yang tidak beres…..

Lepas kembali (semua jumper sambungan) Tcon suntikan…….

Jalur VGL yang ke panel coba di cut…(kebetulan ada R jumper 0 ohm….jadi tinggal lepas saja)Tegangan2 Avdd, VGH, VGL pesawat yg rusak sekarang jadi keluar normal semuanya…….Kesimpulan….panel kaca jalur VGL tidak beres (setengah short)………kemungkinan ic GATE DRIVERnya yg gemblung……..

WIS GAK KETULUNGAN LAGI….gak jadi bayaran…

Perlu diketahui bahwa ic power suply seperti CM501 diperlengkapi dg sirkit protek…..

Jika salah satu beban ada yg short atau setengah short, maka sirkit protek akan bekerja….sehingga tegangan AVdd, VGH, VGL akan nol semua

Data pin ic LA76810/76818 DATA PIN IC LA76810/LA76818

1.Audio Output >2.4v
2.FM Out>2.4v
3.PIF AGC>2.6v
4.RF AGC>3..0v
5.IF IN>3.0v
6.IF IN>3.0v
7.IF G>0v
8.VCC>5v
9.FM FIL>2.5v
10.AFT OUT>2.6v
11.BUS DATA>4.6v
12.BUS CLOCK>4.6v
13.ABL>4v
14.R IN>0v
15.G IN>0v
16.B IN>0v
17.BLANK>0v
18.VCC>8v
19.R OUT>2.4v
20.G OUT>2.4v
21.B OUT>2.3v
22.SYNC0>.5v
23.V OUT>2.6v
24.RAMP ALC>2.6v
25.VCC>5.1v
26.H AFC FIL>2.6v
27.H OUT>0.4v
28.FBP IN>1.1v
29.VCO IREF>1.7v
30.CLOCK OUT>1v
31.1 HDL VCC>5v
32.CCD FIL>8.8v
33.GND CCD/H>0v
34.SECAM BY IN>2.8v
35.SECAM RY IN>2.8v
36.APC2 FIL>3.9v
37.FSC OUT>2.7v
38.XTAL>2.8v
39.APC1 FIL>3.5v
40.Sel Video OUT>2.2v
41.GND (V/C/B)>0v
42.External Video In>2.6v
43.VCC (V/C/D)>5v
44.Internal Video In>2.7v
45.Black Streycn
Filter>5v
46.Video Out>2v
47.APC filter>2.5v
48.VCO Coil>4.2v
49.VCO Coil>4.2v
50.VCO Filter>2.4v
51.External Audio In>1.8v
52.SIF Out>2.0v
53.SIN APC FIL>2.2v
54.SIF IN>3.1v

TV CINA gambar gelap osd terang.

lagi ,tv cina gambar tidak kelihatan dan gelap.padahal osd terang dan pada posisi blueback pun warna birunya masih jreng!.wah...ini sih udah biasa penyakit ABL problem....setelah diobok2 dibagian abl tdk ada hasilnya.coba gnti ic memory dlu ahh....jrenggg!lho trnyata cuma epromnya toh he he.akhirnya ic memory yg aslinya dipasang lagi.gambarpun gelap lagi.buka sermod.ternyata kesalahanya yg bikin gmbr tv gelapp, osd normal,suara normal.cuma pada setingan. C B/W pada posisi 1,setelah dirubah ke 0.gambarpun jadi normal lagi.

Tv china gambar gelap

tv crt gambar gelap/redup

1.LAYAR TV LAMA LAMA GELAP
 Televisi ketika pertama dinyalakan tampilan gambar dilayar jelas, namun setelah beberapa saat dinyalakan gambar redup dan gelap. Itulah keluhan tv servisan kali ini. Tv jadul merk Goldstar, jadul banget mereknya aja kini gak keluar lagi dah ganti Brand.
  Setelah mengetahui gejala kerusakannya layar tv lama lama menjadi Gelap, casing di buka dan solder ulang patrian-patrian komponennya, Saya fikir gejala sperti ini paling jalur di heater kendor mungkin resistor atau soket patrianya longgar. Selesei solder ulang patrian komponen-komponen yang terlihat longgar dan rawan kendor tv coba untuk melihat hasilnya.
Tv dinyalakan namun layar tetap redup terlihat gelap gambarnya, selanjutnya kuganti elco 10uf160vol dari output playback untuk RGB dan elco-elco lain di ouput regulator. Setelah pengantian elco-elco, tv dinyalakan namun tampilan di layar yang semula terang lalu meredup dan gelap, masih sama belum mengatasi masalahnya.
 Pencarian berlanjut pada bagian bagian lainnya. Setelah cek sana sini ketemulah biangkeroknya. Ternyata ada resistor di bagian ABL playback 33kiloOhm putus. Lansung kuganti resistor pada abl dan selesei. tv di coba dan Byak tampilan sudah terang  dan tidak berubah meredup.
Antenna dicolokin atur Scren dan focus, gambar cerah terlihat sempurna. Setelah beberapa saat di coba dan tidak terjadi masalah, casing saya pasang kembali dan selesei juga satu kerjaan ini.

2.tv osd ada tapi gambar gelap redup
     pengukuran daerah rgb,cek tegangan 185vlt ok cek hiter ok cek tegangan g2 drop,oh biang keroknya g2 kerusakan ada pada kapasitor nano 103kv dalam keadaan shot. Ganti part baru alhamdulilah tv langsung menyala kembali normal

nb.untuk menentukan c kapasitor nano 103kv bagus atau tidak copot g2 tanpa memakai kapasitor kalau tv menyala terang berarti kapasitor rusak, kalau di copot tidak ada perubahan berarti kerusakan ada di part lain

3.Servis TV yang Gambarnya Gelap
 Kali ini saya membahas tentang cara servis tv yang gambarnya gelap, burem dan gambar sering bergerak - gerak.
 Kerusakan seperti ini disebabkan oleh beberapa komponen yang sudah rusak ataupun pengaturan pada tv tersebut sendiri.

 Berikut adalah cara untuk memperbaiki TV yang gambarnya gelap :
Langkah pertama yaitu solder ulang bagian penembak, karena kerusakan seperti ini sering disebabkan oleh bagian ini dan Flyback.Selanjutnya ceklah Elco yang ukurannya 10 uF/250 V, letak nya di power supply tegangan catu daya Flyback. Ceklah Resistor yang berada di dekat Flyback Biasanya ukurannya :1K5/0,5 W 3,3/ 1 W 0,1/2 W 4,7/2 W 10 K/(1/4 W)     4.   Aturlah Screen dan Focus pada Flyback, apabila tidak berfungsi berarti Flybacknya rusak dan harus diganti, selain itu juga bisa dengan cara lain yaitu dengan mencangkok Flyback.
     5.    Langkah terakhir yaitu dengan mengganti Soket penembak yang terdapat di rangkaian penembak.

4.Gambar redup walaupun screen dan britnes maks
Maaf pak, mau nanya
Tv Cina pake ic LA76810A gambar redup sekali.
Awalnya gambar gelap, screen diputar full dan britnes juga full, gambar tampil tapi masih sangat redup.
ABL nya dah dicek, masih ok komponen2nya. Vcc ic kroma semuanya ada. 195v ada.
Tegangan screen ada 100v lebih, soket crt dilepas tegangan screen tetap 100v lebih. Dah ganti fbt, sama saja
Sudah coba jumper KG ke ground, hasilnya ada warna hijau terang disertai garis2 blanking. Berati crt masih bagus ya pak ?

KAPASITOR

Marsonotv : Tegangan screen normalnya 300~400v....sudah coba cek/ganti kapasitor screen

Kapasitor screennya dah dicek pak, masih normal. Fbt juga dah ganti…..sama saja

Marsonotv : Kapasitor screen kalo dicek dengan ohm  kadang tdk bocor....coba dilepas saja dulu......

Alhamdulillah pak, gambarnya dah terang. Ternyata benar, kapasitor screen yg bikin masalah. Padahal kalau ukur pake kapasitansi meter, nilainya masih normal.
Terimakasih buat semua ilmunya, semoga bpk dan keluarga selalu dilindungi yg kuasa dan mudah rezeki,  amiiiin

Marsonotv : AMIEN IKUT SENANG

1.LAYAR TV LAMA LAMA GELAP
 Televisi ketika pertama dinyalakan tampilan gambar dilayar jelas, namun setelah beberapa saat dinyalakan gambar redup dan gelap. Itulah keluhan tv servisan kali ini. Tv jadul merk Goldstar, jadul banget mereknya aja kini gak keluar lagi dah ganti Brand.
  Setelah mengetahui gejala kerusakannya layar tv lama lama menjadi Gelap, casing di buka dan solder ulang patrian-patrian komponennya, Saya fikir gejala sperti ini paling jalur di heater kendor mungkin resistor atau soket patrianya longgar. Selesei solder ulang patrian komponen-komponen yang terlihat longgar dan rawan kendor tv coba untuk melihat hasilnya.
Tv dinyalakan namun layar tetap redup terlihat gelap gambarnya, selanjutnya kuganti elco 10uf160vol dari output playback untuk RGB dan elco-elco lain di ouput regulator. Setelah pengantian elco-elco, tv dinyalakan namun tampilan di layar yang semula terang lalu meredup dan gelap, masih sama belum mengatasi masalahnya.
 Pencarian berlanjut pada bagian bagian lainnya. Setelah cek sana sini ketemulah biangkeroknya. Ternyata ada resistor di bagian ABL playback 33kiloOhm putus. Lansung kuganti resistor pada abl dan selesei. tv di coba dan Byak tampilan sudah terang  dan tidak berubah meredup.
Antenna dicolokin atur Scren dan focus, gambar cerah terlihat sempurna. Setelah beberapa saat di coba dan tidak terjadi masalah, casing saya pasang kembali dan selesei juga satu kerjaan ini.

2.tv osd ada tapi gambar gelap redup
     pengukuran daerah rgb,cek tegangan 185vlt ok cek hiter ok cek tegangan g2 drop,oh biang keroknya g2 kerusakan ada pada kapasitor nano 103kv dalam keadaan shot. Ganti part baru alhamdulilah tv langsung menyala kembali normal

nb.untuk menentukan c kapasitor nano 103kv bagus atau tidak copot g2 tanpa memakai kapasitor kalau tv menyala terang berarti kapasitor rusak, kalau di copot tidak ada perubahan berarti kerusakan ada di part lain

3.Servis TV yang Gambarnya Gelap
 Kali ini saya membahas tentang cara servis tv yang gambarnya gelap, burem dan gambar sering bergerak - gerak.
 Kerusakan seperti ini disebabkan oleh beberapa komponen yang sudah rusak ataupun pengaturan pada tv tersebut sendiri.

 Berikut adalah cara untuk memperbaiki TV yang gambarnya gelap :
Langkah pertama yaitu solder ulang bagian penembak, karena kerusakan seperti ini sering disebabkan oleh bagian ini dan Flyback.Selanjutnya ceklah Elco yang ukurannya 10 uF/250 V, letak nya di power supply tegangan catu daya Flyback. Ceklah Resistor yang berada di dekat Flyback Biasanya ukurannya :1K5/0,5 W 3,3/ 1 W 0,1/2 W 4,7/2 W 10 K/(1/4 W)     4.   Aturlah Screen dan Focus pada Flyback, apabila tidak berfungsi berarti Flybacknya rusak dan harus diganti, selain itu juga bisa dengan cara lain yaitu dengan mencangkok Flyback.
     5.    Langkah terakhir yaitu dengan mengganti Soket penembak yang terdapat di rangkaian penembak.

4.Gambar redup walaupun screen dan britnes maks
Maaf pak, mau nanya
Tv Cina pake ic LA76810A gambar redup sekali.
Awalnya gambar gelap, screen diputar full dan britnes juga full, gambar tampil tapi masih sangat redup.
ABL nya dah dicek, masih ok komponen2nya. Vcc ic kroma semuanya ada. 195v ada.
Tegangan screen ada 100v lebih, soket crt dilepas tegangan screen tetap 100v lebih. Dah ganti fbt, sama saja
Sudah coba jumper KG ke ground, hasilnya ada warna hijau terang disertai garis2 blanking. Berati crt masih bagus ya pak ?

KAPASITOR

Marsonotv : Tegangan screen normalnya 300~400v....sudah coba cek/ganti kapasitor screen

Kapasitor screennya dah dicek pak, masih normal. Fbt juga dah ganti…..sama saja

Marsonotv : Kapasitor screen kalo dicek dengan ohm  kadang tdk bocor....coba dilepas saja dulu......

Alhamdulillah pak, gambarnya dah terang. Ternyata benar, kapasitor screen yg bikin masalah. Padahal kalau ukur pake kapasitansi meter, nilainya masih normal.
Terimakasih buat semua ilmunya, semoga bpk dan keluarga selalu dilindungi yg kuasa dan mudah rezeki,  amiiiin

POLYTRON 51N21 PROTEC IC HBT 00-XX

TV POLYTRON DIGITEC

kerusakan Tv nyala sebentar kemudian mati protect

cek dulu ic vertikal apakah bekerja normal? jika bekerja normal  pada kumparan def yoke akan terbentuk gelombang gigi gergaji dengan frequensi 50HZ.(seperti AC PLN )  melewati elco 1uf 50 volt Lalu disearahkan oleh diode ,maka akan terbentuk teganagan DC seharusnya keluar tegangan 5 volt seprti terlihat pada gambar dibawah ini

penyebab rangkaian protect aktip menyebabkan ic mikom standby (meggunakan aktip low)

solusi: ganti c402 1uf50v dengan yang baru atau diganti dengan yang lebih besar seperti 4,7 uf

pada gambar diperlihatkan tegangan yang seharusnya keluar adalah 5 volt.

Jika tidak ada tegangan 5 volt patut di curigai IC Vertikal tdk bekerja.



Kerusakan polytron Lsidi

Daftar kerusakan tv polytron L SiDi model :
52UV73B,ic HBT-01-05 touch panel:
1. Susah start cek/ganti :
- elco C505 100uf/50V
2. output regulator drop cek/ganti :
- elco C503 1000uf/25V - elco C505 100uf/50V
- transistor horisontal T801 C6092
- ic 504 TL431
3. Start sesaat standby lagi/protect cek/
ganti :
- C402 1uf/50V - C401 10uf/25V
- D401 IN4148
- ic401 LA78141
4. gambar blur pelangi cek/ganti :
- R417 1 ohm
- D407 - ic 401 LA78141
- D509 5V6
5. gambar melebar kesamping kanan dan kiri
cek/ganti :
- DMV1500/dioda damper kaki 3
- T803 D313 - sermode EW
6. Gambar melengkung kedalam cek/ganti :
- C813 333/630V
- T803 D313
- R813 2.2 ohm

Polytron LSIDI PROTEK

Nama LSIDI sesuai dengan penampilan TV ini , kalau dilihat sepintas memang persis TV LCD ,begitu juga dengan multimedia input yang telah menyatu dengan TV ini ,dengat fitur yang baru yaitu touch sensor .sensor sentuh ini sangat senstif , seperti halnya pada sistem touch screen

Meskipun penampilan LCD namun jika dibuka , tidak ada yang mencolok dari tv ini , yang berbeda hanya penambahan MPEG untuk multimedia dan IC ATA2508 untuk touch sensor .Rangkaian regulator masih tetap ciri khas polytron ,dan ic smd UOC menggunakan HBT01-05 . audio processor masih mengunakan tda7442d

Ada pengalaman unik ketika memperbaiki tv model LSIDI ini .

problem protek

seperti umumnya tv merk lain tv lsidi ini juga dilengkapi fungsi protect . Kaki protect terletak di kaki 67 (key&protect IC HBT 01-05),menggunakan sistim aktif LOW , artinya jika tegangan di kaki 67 mendekati 0 volt  tv ini akan protect, Sistem kerja rangkaian protec sama seperti polytron terdahulu yakni menggunakan pulsa vertikal , jika vertikal sudah bekerja maka sinyal gigi gergaji dari output vertikal akan dilewatkan oleh elco c402 dan disearahkan menjadi tegangan DC oleh diode D401 ,tegangan DC yang masih mengandung sinyal gigi gergaji akan difilter oleh C401 supaya menjadi DC murni ,tegangan DC ini akan dilewatkan oleh R713 menuju basis T701 , jika basis mendapat tegangan DC maka di colector T701 akan menjadi LOW = 0 volt ,colector dari T701 terhubung dengan T703 ,jika basis T703 maka dicolector T703 akan HIGH = sekitar 4,5 volt , nah informasi dari colector T703 ini akan disampaikan ke IC 301 HBT 01-05 melalui R703 , dan IC 301 akan mengerti dengan kondisi ini .jika kondisi LOW= 0 volt maka akan masuk mode protect , dan sebaliknya .nah sekaranga bagaimana caranya agar tv tersebut kita paksa supaya masuk ke mode normal atau non protect cara yang paling mudah adalah melepas kaki kolector T703 sehingga dikaki 67 menjadi HIGH=4,6 volt .maaf ini hanya untuk perbaikan saja ; jika sudah normal harap dikembalikan ke posisi semula .

SWITCHING POWER SUPPLY

Power supply : dalam rangkaian power supply ini persis dengan polytron terdahulu , artinya sama saja namun ada satu hal yang perlu diperhatikan yakni penulisan komponen T505(transistor take over)  jika dilihat dari bottom layout hurup BCE nya tertukar jadi seharusnya ECB , saya pernah terjebak ketika memasang T505 ini ,dimana hanya memperhatikan bottom layout saja padahal itu salah , yang betul yang ada di top overlayout nya .problem yang sering ditemui juga sama yaitu sering jebolnya T505 menyebabkan resistor (R517) 180 gosong .transistor T505 bisa diganti dengan nomor A1013 yg banyak dijual di toko toko , dan jika R517 (180) terbakar biasanya disebabkan oleh tegangan lebih pada kaki colector T505 ; normal tegngan nya adalah sekitar 7,5 volt , jika colector T505 lebih dari tegangan 15 volt maka resistor 517 akan hangus dan memebuat diode zener D512(5,6 volt ikut hubung singkat (short atau korslet) dan transistor untuk regulator 5volt digital T504 (atau tegangan utama untuk mensuplai IC HBT 01-05 juga ikut terbakar menyebabkan tegangan di emitor T504 juga jadi naik , hal ini membahayakan IC 301 , biasanya IC HBT01-05 akan ikut rusak .

IC 301 HBT 01-05 mempunyai 80 kaki :

VCC Digital ada di kaki 61Reset ada dikaki 65 menggunakan reset aktiv low menggunakan IC kia7045.parabolic out put atau untuk pin corection atau pengatur wide dan koreksi cacat bantal ada di kaki 71Power on/off ada dikaki 74SCL & SDA ada dikaki 2 dan 3X-TAL clock ada dikaki 63 dan 64VCCA ada dikaki 9 ,18,48Horzontal out ada dikaki 62vertikal Out kaki 49ABL / ABCL IN kaki 38kontrol untuk multi media ada dikaki 78,79 80 (ack,stb dan data )audio out ada dikaki 36-37video out kaki 35.

Tv panasonic led berkedip

bagian sekunder elco C852 dan C857 masing-masing senilai 470uf/35v.
